Módulo serial I2C para Display LCD

Módulo serial I2C para Display LCD

$25.00
Sin Iva: $21.55
  • 10 o más $22.40
  • 25 o más $20.30
  • 35 o más $18.70
Referencia: Adaptador i2c para pantallas
Disponibilidad: En Stock
Viewed 7413 times

Product Description

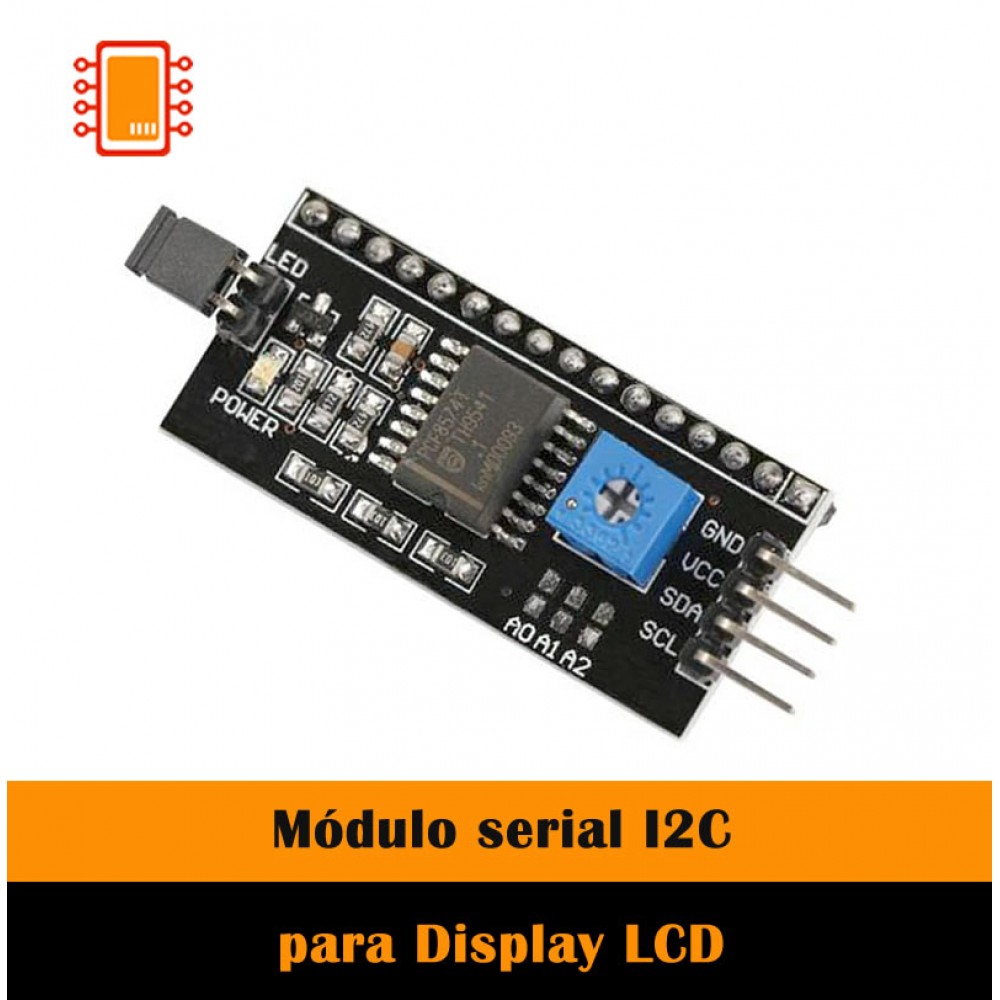

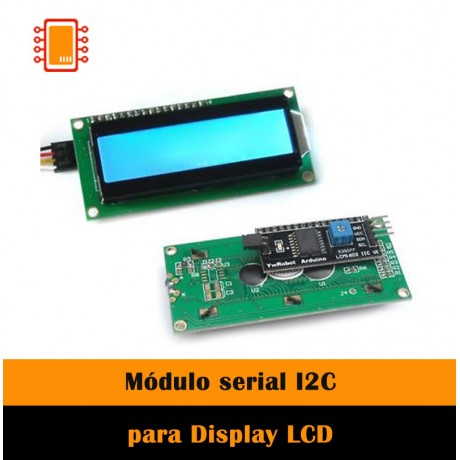

Este pequeño Módulo serial IIC-I2C-TWI-SPI es la manera mas sencilla de controlar un display LCD desde Arduino. Después de utilizar tantas entradas y salidas de tu tarjeta arduino probablemente ya no tenga espacio para añadir un display. Con este modulo serial puedes controlar tu display con tan solo 2 cables. Solda el modulo a tu display y controlalo desde las entradas SCL y SDA



Voltaje de Alimentación: 5V DC

Controlador: PCF8574

Dirección I2C: 0x3F (en algunos modelos es 0x27)

Compatible con el protocolo I2C

Jumper para Luz de fondo

Potenciómetro para ajuste de contraste


Especificaciones

Chip principal: PCF8574A

Voltaje de alimentación: 5 V

Interfaz de comunicación: I2C

Número de entradas/salidas configurables: 8

Número de dispositivos por bus: 8 dispositivos en el mismo bus

Dirección I2C: 0x30-0x37 (Configurable por jumpers)

Tipo salidas: Latch

Configuración de pines:

GND: Pin utilizado para aterrizar el modulo a tierra

VCC: Pin asignado a la alimentación del módulo, en este caso 5 V

SDA: Representa la línea de datos del en el protocolo I2C

SCL: Representa la línea de reloj o sincronización en el protocolo I2C

Dimensiones: 42 mm X 19 mm

Material: PCB

Color: Negro

Número de pines para comunicación: 4

Número de pines para LCD: 16

Modelo: PCF8574A

Modelo: B3

Modelo: 12C


NO INCLUYE PANTALLA


Documentación.

Datasheet PCF8574

Libreria para Arduino

Tutorial para LCD.
