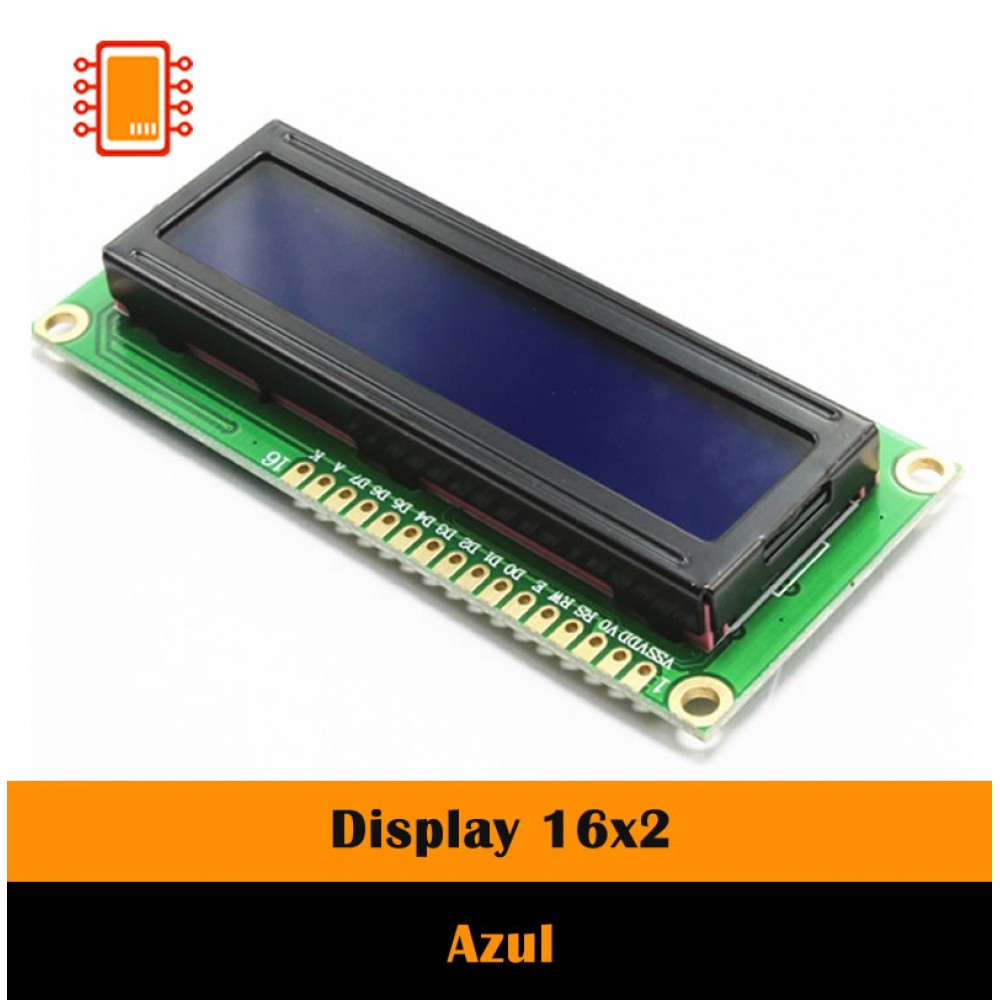

Display LCD 2x16

El Display LCD 2x16 es una pantalla LCD alfanumérica versátil que ofrece una solución ideal para proyectos electrónicos que requieren visualización clara de información. Este módulo LCD 1602A se destaca por su capacidad para mostrar dos líneas de texto, con 16 caracteres en cada línea. Disponible en versiones con fondo azul, el display LCD 16x2 es una excelente opción para diversos aplicaciones, desde la visualización básica hasta el control avanzado de dispositivos.

Características Principales

• Dimensiones de pantalla: 2 líneas de 16 caracteres cada una.
• Disponibles en fondos azul.
• Compatible con la interfaz I2C para una fácil integración.
• Display LCD 16x2 con retroiluminación para mejor visibilidad.
• El módulo LCD 1602A ofrece alta fiabilidad y rendimiento.
• Pantalla alfanumérica que facilita la visualización de texto y números.

Contenido

Un módulo display 1602 (no incluye cables ni módulo I2C)

Especificaciones Técnicas

• Modelo: 1602A
• Tipo de pantalla: LCD alfanumérica
• Tamaño de pantalla: 2x16 caracteres
• Color de fondo: Azul
• Retroiluminación: Sí
• Interfaz: I2C
• Voltaje de operación: 5V DC
• Temperatura de operación: -20°C a 70°C
• Dimensiones del módulo: 80mm x 36mm

Cómo Usar

Para utilizar el Display LCD 2x16, sigue estos pasos:

1. Conecta el módulo LCD a tu placa base utilizando la interfaz I2C para simplificar la conexión y reducir el número de cables.
2. Configura el voltaje de operación a 5V DC, que es el estándar para la mayoría de los módulos LCD.
3. Utiliza las librerías adecuadas para tu microcontrolador para manejar la comunicación con el display LCD.
4. Envía comandos y datos a la pantalla mediante la interfaz I2C para mostrar texto o números en la pantalla alfanumérica.

Uso con Arduino

Módulos Requeridos

• Display LCD 2x16 con interfaz I2C
• Módulo I2C
• Placa Arduino (por ejemplo, Arduino Uno)
• Cable de conexión I2C
• Fuente de alimentación de 5V DC

Librerías

Para utilizar el Display LCD 2x16 con Arduino, necesitas la librería LiquidCrystal_I2C. Puedes instalarla a través del Gestor de Librerías de Arduino IDE.

Código de Ejemplo

#include
#include

// Inicializa el LCD en la dirección I2C 0x27 (puede variar)
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  // Inicia el LCD
  lcd.begin();
  lcd.backlight(); // Enciende la retroiluminación
  lcd.setCursor(0, 0);
  lcd.print("Hola Mundo!");
}

void loop() {
  // Muestra un mensaje en la segunda línea
  lcd.setCursor(0, 1);
  lcd.print("Arduino LCD 16x2");
  delay(1000);
}

Uso con Raspberry Pi

Módulos Requeridos

• Display LCD 2x16 con interfaz I2C
• Módulo I2C
• Placa Raspberry Pi (por ejemplo, Raspberry Pi 4)
• Cable de conexión I2C
• Fuente de alimentación de 5V DC

Librerías

Para utilizar el Display LCD 2x16 con Raspberry Pi, puedes usar la librería Adafruit_Python_CharLCD. Puedes instalarla mediante pip.

Código de Ejemplo

import Adafruit_CharLCD as LCD

# Configuración del LCD
lcd = LCD.Adafruit_CharLCDBackpack()

lcd.set_backlight(1)  # Enciende la retroiluminación
lcd.set_cursor(0, 0)
lcd.message("Hola Mundo!")

# Muestra un mensaje en la segunda línea
lcd.set_cursor(0, 1)
lcd.message("Raspberry Pi LCD 16x2")

Uso con ESP32

Módulos Requeridos

• Display LCD 2x16 con interfaz I2C
• Módulo I2C
• Placa ESP32 (por ejemplo, ESP32 Dev Kit V1)
• Cable de conexión I2C
• Fuente de alimentación de 5V DC

Librerías

Para utilizar el Display LCD 2x16 con ESP32, puedes usar la librería LiquidCrystal_I2C. Instálala a través del Gestor de Librerías en el entorno de desarrollo Arduino IDE.

Código de Ejemplo

#include
#include

// Inicializa el LCD en la dirección I2C 0x27 (puede variar)
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  // Inicia el LCD
  lcd.begin();
  lcd.backlight(); // Enciende la retroiluminación
  lcd.setCursor(0, 0);
  lcd.print("Hola Mundo!");
}

void loop() {
  // Muestra un mensaje en la segunda línea
  lcd.setCursor(0, 1);
  lcd.print("ESP32 LCD 16x2");
  delay(1000);
}

Aplicaciones

El Display LCD 2x16 es ideal para una amplia gama de aplicaciones, incluyendo:

• Proyectos de electrónica y robótica que requieren una visualización clara de datos.
• Displays de información en dispositivos y equipos electrónicos.
• Interfaces de usuario para proyectos de microcontroladores como Arduino, Raspberry Pi y ESP32.
• Aplicaciones educativas para la enseñanza de programación y diseño electrónico.
• Monitores de estado en sistemas de control y automatización.

Compatibilidad

Este módulo LCD es compatible con varios microcontroladores y plataformas, incluyendo:

• Arduino: Utilizando la librería LiquidCrystal_I2C o la librería I2C para una fácil integración.
• Raspberry Pi: Conectando el módulo a través de la interfaz I2C y utilizando librerías como Adafruit_Python_CharLCD.
• ESP32: Usando la librería LiquidCrystal_I2C en el entorno de desarrollo Arduino IDE.
• Otros microcontroladores con soporte para comunicación I2C.

Ventajas

• Fácil de integrar con diversos microcontroladores mediante la interfaz I2C.
• Retroiluminación para una mejor visibilidad en condiciones de poca luz.
• Alta fiabilidad y durabilidad en aplicaciones de largo plazo.
• Pantalla alfanumérica que facilita la visualización de texto y datos numéricos.

Preguntas Frecuentes (FAQ)

¿Qué es un Display LCD 16x2?

Es una pantalla LCD alfanumérica que puede mostrar dos líneas de 16 caracteres cada una. Es ampliamente utilizado en proyectos electrónicos y dispositivos para la visualización de datos.

¿Cómo funciona la interfaz I2C en el módulo LCD?

La interfaz I2C permite la comunicación entre el módulo LCD y el microcontrolador utilizando solo dos cables, simplificando la conexión y reduciendo la complejidad del cableado.

¿Qué voltaje requiere el Display LCD 2x16?

El módulo LCD requiere un voltaje de operación de 5V DC.

¿Cómo se cambia el color de fondo del display?

El color de fondo del display se determina por el modelo específico del módulo LCD.

¿Qué es el 1602A?

El 1602A es un modelo de módulo LCD que ofrece una pantalla alfanumérica de 2x16 caracteres, con retroiluminación y soporte para la interfaz I2C.

Ligas externas

Tinkercad: juego de corredor con Arduino

Este código es una base para crear un juego en un LCD con Arduino. Es un juego de desplazamiento lateral donde el héroe corre y salta para evitar obstáculos. Usa gráficos personalizados para el héroe y el terreno, y controla el juego con un único botón. La puntuación se basa en la distancia recorrida.

Material:

• Pantalla LCD 1602
• Módulo I2C
• Resistencia 220 Ohms
• Push button (interruptor)
• Protoboard 830 puntos
• Arduino UNO

Documentación

Datasheet 1602A.
