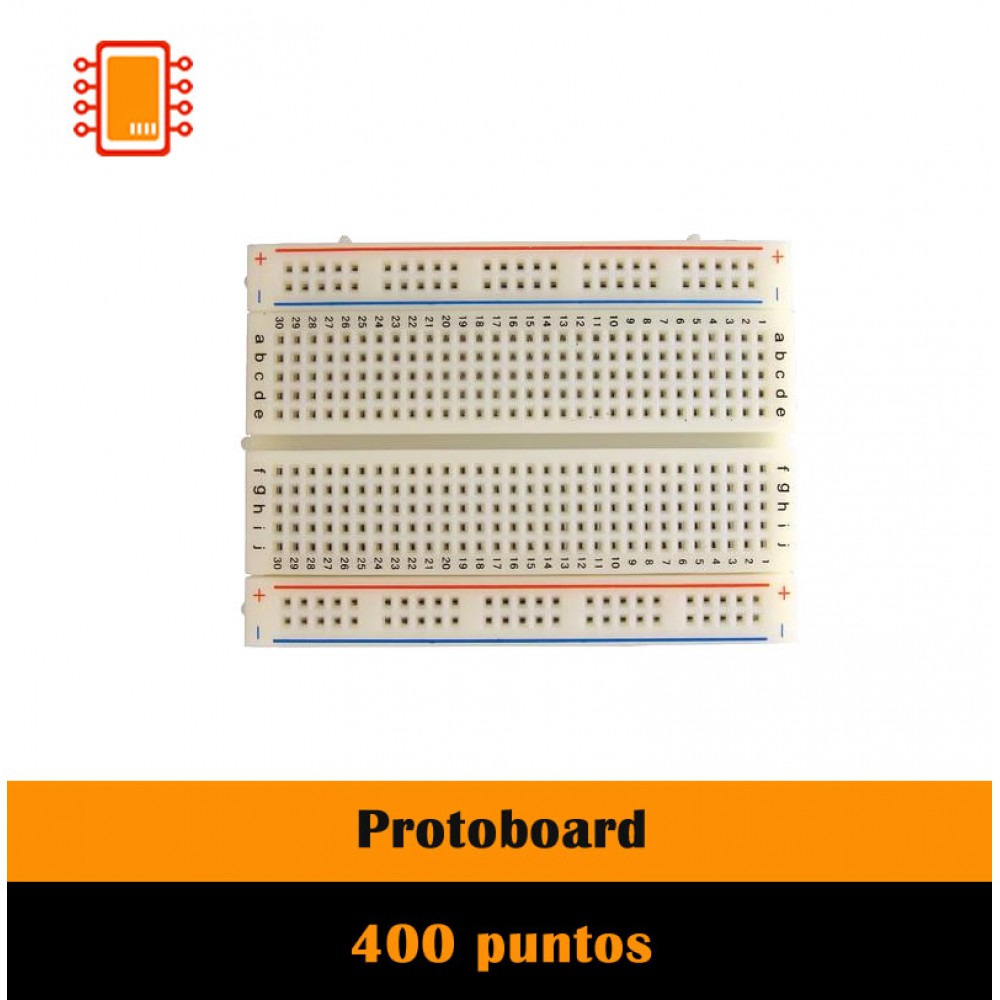

Protoboard 400 Puntos

Protoboard 400 Puntos

Protoboard es un tablero con orificios que se encuentran conectados eléctricamente entre sí de manera interna, habitualmente siguiendo patrones de líneas, en el cual se pueden insertar componentes electrónicos y cables para el armado y prototipado de circuitos electrónicos y sistemas similares. Está hecho de dos materiales, un aislante, generalmente un plástico, y un conductor que conecta los diversos orificios entre sí. Uno de sus usos principales es la creación y comprobación de prototipos de circuitos electrónicos antes de llegar a la impresión mecánica del circuito en sistemas de producción comercial.

Esta protoboard es ideal para usar en pequeños proyectos donde el espacio es importante y no se tenga que soldar, cuenta con 400 puntos de conexión suficiente para construir y probar circuitos simples. Si no es suficiente para tu proyecto no te preocupes poseen ranuras que permite encajar varios protoboards entre si y crear proyectos electrónicos más grandes. Tiene una cinta autoadhesiva en la parte posterior, que hace sea fácil pegarse en el prototipo, así como cuatro orificios de montaje para atornillar para que pueda estar mejor sujetada.

Con 4 líneas de alimentación (dos a cada lado divididos por la mitad)

Con cinta autoadhesiva en la parte posterior

Soporta 3000 inserciones en promedio por cada pin

Espacio entre puntos estándar 0.1"

Posee ranuras de ensamble para unir con otra protoboard

Aplicaciones: Para proyecto escolares de electrónica, robótica, mecatrónica

Especificaciones

Número bloques: 1

Número de tiras: 2

Número de bornes: 0

Número de perforaciones: 400

Tipo de ensamble: A presión

Apropiado para cable calibre: 19-29 AWG

Resistencia de contacto: Menor a 1 kHz

Dimensiones: 8.2 cm X 5.5 cm X 0.85 cm

Color: Blanca

Marca: Seafon

Modelo: E-PB-B400

¿Qué es un protoboard de 400 puntos?

El protoboard de 400 puntos es una placa de pruebas sin soldadura que permite la creación y prueba de circuitos electrónicos de manera rápida y eficiente. Es una herramienta esencial para estudiantes, aficionados y profesionales en electrónica, facilitando el prototipado sin necesidad de soldar los componentes.

Descripción general de la Protoboard 400 Puntos

La protoboard de 400 puntos está diseñada para facilitar el montaje de circuitos electrónicos temporales. Esta placa está compuesta por múltiples filas de puntos de conexión, permitiendo la inserción y conexión de componentes electrónicos de manera simple y ordenada. Es una excelente opción para experimentación, desarrollo de proyectos y educación en el campo de la electrónica.

Características de la Protoboard 400 Puntos

• Tipo: Protoboard
• Puntos: 400 puntos
• Color: Blanco
• Material: Plástico (ABS)
• Longitud: 82 mm
• Ancho: 55 mm
• Altura: 8.5 mm
• Peso de la unidad: 45 g
• Voltaje máximo: 36 V
• Máxima capacidad de corriente: 3A
• Acepta cables con diámetro: 0.4 a 0.7 mm
• Autoadherible, dos líneas de alimentación

¿Para qué sirve el protoboard?

El protoboard de 400 puntos es extremadamente versátil y se utiliza en diversas aplicaciones electrónicas:

1. Prototipado rápido: Permite crear y modificar circuitos electrónicos de manera temporal sin necesidad de soldadura.
2. Experimentación: Ideal para probar y ajustar diferentes configuraciones de circuitos.
3. Educación: Es una herramienta fundamental en cursos de electrónica, permitiendo a los estudiantes aprender y practicar con circuitos reales.
4. Desarrollo de proyectos: Facilita la iteración y mejora de diseños electrónicos, haciendo posible realizar ajustes y pruebas fácilmente.
5. Prueba de componentes: Permite verificar el funcionamiento de componentes individuales antes de integrarlos en un circuito más complejo.

¿De qué está hecho el protoboard?

El protoboard de 400 puntos está fabricado con materiales de alta calidad para asegurar durabilidad y eficiencia:

• Cuerpo principal: Plástico ABS resistente y duradero, proporcionando una base sólida y confiable.
• Contactos internos: Aleación de níquel y plata, garantizando excelente conductividad y baja resistencia.
• Capa superior: Plástico con marcas impresas para facilitar la orientación y organización de los componentes.
• Base: Incluye una capa adhesiva autoadherible que permite fijar la protoboard en una superficie de trabajo.

Cable para protoboard

Para utilizar eficientemente la protoboard de 400 puntos, es esencial contar con los cables adecuados:

• Tipo recomendado: Cables de puente (jumper wires) sólidos para asegurar una conexión estable y segura.
• Calibre: Acepta cables con un diámetro de 0.4 a 0.7 mm, lo que corresponde a un calibre de 22-26 AWG.
• Longitudes comunes: Los cables suelen estar disponibles en varias longitudes, como 10 cm, 15 cm y 20 cm, adaptándose a diferentes necesidades de conexión.
• Variantes:
  • Macho-macho: Para conexiones entre puntos de la protoboard.
  • Macho-hembra: Para conectar la protoboard con componentes o placas externas.
  • Hembra-hembra: Útiles para extensiones y conexiones especiales.

Cómo usar la protoboard 400 puntos

Para aprovechar al máximo tu protoboard de 400 puntos, sigue estos pasos y consejos:

1. Familiarízate con la distribución:
   • Las líneas rojas y azules en los bordes son para alimentación (+) y tierra (-).
   • Las columnas centrales están conectadas verticalmente en grupos de 5 puntos.
2. Planifica tu circuito:
   • Dibuja un esquema antes de empezar a colocar componentes.
   • Organiza los componentes para minimizar el cruce de cables y facilitar el montaje.
3. Inserta los componentes:
   • Asegúrate de que los pines encajen firmemente en los agujeros.
   • Evita forzar componentes en agujeros demasiado pequeños para no dañar la protoboard.
4. Realiza las conexiones:
   • Usa cables de puente para conectar diferentes secciones del circuito.
   • Mantén los cables lo más cortos y ordenados posible para evitar confusiones.
5. Verifica las conexiones:
   • Revisa dos veces todas las conexiones antes de alimentar el circuito.
   • Usa un multímetro para comprobar la continuidad si es necesario.

Cuidados y mantenimiento de la proto 400 puntos

Para prolongar la vida útil de tu protoboard de 400 puntos y mantener su rendimiento óptimo, sigue estas recomendaciones:

• Limpieza regular:
  • Usa aire comprimido para eliminar polvo y residuos de los agujeros.
  • Limpia la superficie con un paño ligeramente humedecido (no empapado).
• Evita sobrecarga:
  • No excedas la corriente máxima recomendada por fila (generalmente 3A).
  • Distribuye componentes de alta potencia en diferentes secciones para evitar sobrecargar una sola área.
• Manejo cuidadoso:
  • Inserta y retira los componentes con cuidado para no dañar los contactos internos.
  • Evita doblar o forzar los pines de los componentes.
• Almacenamiento adecuado:
  • Guarda la protoboard en un lugar seco y libre de polvo cuando no esté en uso.
  • Usa una cubierta protectora para evitar que se ensucie o dañe.
• Inspección periódica:
  • Revisa regularmente los contactos en busca de signos de desgaste o corrosión.
  • Reemplaza la protoboard si notas una disminución significativa en la sujeción de los componentes.

Aplicaciones avanzadas y proyectos

La protoboard de 400 puntos es versátil y se puede utilizar en una amplia gama de proyectos:

• Circuitos de microcontroladores: Ideal para trabajar con Arduino, Raspberry Pi, ESP8266, entre otros.
• Proyectos de robótica: Perfecta para sistemas de control, sensores y actuadores.
• Circuitos de audio: Útil para crear amplificadores, filtros y efectos de sonido.
• Experimentos con energía renovable: Adecuada para circuitos solares y de energía eólica.
• Prototipos de IoT: Perfecta para dispositivos conectados y sistemas de monitoreo.

Conclusión

La protoboard de 400 puntos es una herramienta indispensable para cualquier entusiasta de la electrónica, estudiante o profesional. Su versatilidad, facilidad de uso y capacidad para acelerar el proceso de prototipado la convierten en un componente esencial de cualquier laboratorio o taller de electrónica. Al comprender sus características, cómo utilizarla correctamente y cómo mantenerla, podrás aprovechar al máximo este versátil instrumento en tus proyectos electrónicos.
