Protoboard 830 Puntos MB-102

Protoboard es un tablero con orificios que se encuentran conectados eléctricamente entre sí de manera interna, habitualmente siguiendo patrones de líneas, en el cual se pueden insertar componentes electrónicos y cables para el armado y prototipado de circuitos electrónicos y sistemas similares. Está hecho de dos materiales, un aislante, generalmente un plástico, y un conductor que conecta los diversos orificios entre sí. Uno de sus usos principales es la creación y comprobación de prototipos de circuitos electrónicos antes de llegar a la impresión mecánica del circuito en sistemas de producción comercial.

Protoboard deslizable  para experimentación que contiene ranuras en sus extremos para permitirte ensamblar y combinar varia tabletas. Esta tabilla de conexión es ideal  para armar  prototipos de circuitos integrados y realizar pruebas en proyectos.

Número bloques: 1

Número de tiras: 2

Número de bornes: 0

Número de perforaciones: 830

Tipo de ensamble: Presión

Apropiado para cable calibre: 19-29 AWG

Resistencia de contacto: Menor a 1 kHz

Dimensiones: 16.5 cm X 5.4 cm X 0.85 cm

Color: Blanca

Marca: Harden

Modelo: MB-102

Modelo: D9

¿Qué es un protoboard 830 Pts MB-102?

La protoboard 830 Pts MB-102 es una placa de pruebas sin soldadura que ofrece 830 puntos de conexión. Es una herramienta esencial para prototipado rápido de circuitos electrónicos, permitiendo a estudiantes, aficionados y profesionales crear y probar diseños de manera eficiente y sin necesidad de soldadura.

Características principales de la Protoboard 830 Pts MB-102

• Número total de puntos: 830
• Distribución de puntos:
  • 2 líneas de alimentación (roja y azul) con 50 puntos cada una
  • 63 filas de 5 puntos cada una
• Dimensiones: 165mm x 55mm x 10mm aproximadamente
• Material: Plástico ABS de alta calidad
• Color: Generalmente blanco
• Contactos: Aleación de níquel y plata para baja resistencia y larga vida útil
• Compatibilidad: Acepta componentes DIP y cables de 20 a 29 AWG

¿Para qué sirve el protoboard?

La protoboard 830 Pts MB-102 sirve para múltiples propósitos en el campo de la electrónica:

1. Prototipado rápido: Permite crear circuitos temporales sin necesidad de soldadura.
2. Experimentación: Ideal para probar diferentes configuraciones de circuitos.
3. Educación: Herramienta fundamental en cursos de electrónica y robótica.
4. Desarrollo de proyectos: Facilita la iteración y mejora de diseños electrónicos.
5. Prueba de componentes: Permite verificar el funcionamiento de componentes individuales.

¿De qué está hecho el protoboard?

La protoboard 830 Pts MB-102 está compuesta por varios materiales cuidadosamente seleccionados:

• Cuerpo principal: Plástico ABS resistente y duradero
• Contactos internos: Aleación de níquel y plata para una excelente conductividad
• Capa superior: Plástico con marcas impresas para facilitar la orientación
• Base: Puede incluir una capa adhesiva para fijación (en algunos modelos)

Cable para protoboard

Para utilizar eficientemente la protoboard 830 Pts MB-102, es crucial contar con los cables adecuados:

• Tipo recomendado: Cables de puente (jumper wires) sólidos
• Calibre: 22-26 AWG (0.64mm - 0.40mm de diámetro)
• Longitudes comunes: 10cm, 15cm, 20cm
• Variantes:
  • Macho-macho: Para conexiones entre puntos de la protoboard
  • Macho-hembra: Para conectar la protoboard con componentes o placas externas
  • Hembra-hembra: Útiles para extensiones y conexiones especiales

Cómo usar la protoboard 830 Pts MB-102

Para aprovechar al máximo tu protoboard, sigue estos pasos y consejos:

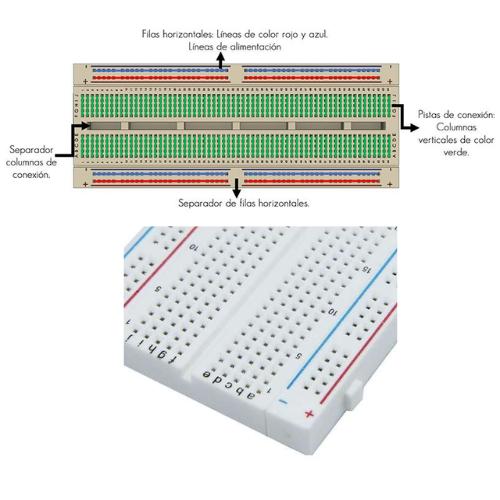

1. Familiarízate con la distribución:
   • Las líneas rojas y azules en los bordes son para alimentación (+) y tierra (-)
   • Las columnas centrales están conectadas verticalmente en grupos de 5 puntos
2. Planifica tu circuito:
   • Dibuja un esquema antes de empezar a colocar componentes
   • Organiza los componentes para minimizar el cruce de cables
3. Inserta los componentes:
   • Asegúrate de que los pines encajen firmemente en los agujeros
   • Evita forzar componentes en agujeros demasiado pequeños
4. Realiza las conexiones:
   • Usa cables de puente para conectar diferentes secciones del circuito
   • Mantén los cables lo más cortos y ordenados posible
5. Verifica las conexiones:
   • Revisa dos veces todas las conexiones antes de alimentar el circuito
   • Usa un multímetro para comprobar la continuidad si es necesario

Cuidados y mantenimiento de la proto 830 puntos

Para prolongar la vida útil de tu protoboard 830 Pts MB-102 y mantener su rendimiento óptimo, sigue estas recomendaciones:

• Limpieza regular:
  • Usa aire comprimido para eliminar polvo y residuos de los agujeros
  • Limpia la superficie con un paño ligeramente humedecido (no empapado)
• Evita sobrecarga:
  • No excedas la corriente máxima recomendada por fila (generalmente 1A)
  • Distribuye componentes de alta potencia en diferentes secciones
• Manejo cuidadoso:
  • Inserta y retira los componentes con cuidado para no dañar los contactos
  • Evita doblar o forzar los pines de los componentes
• Almacenamiento adecuado:
  • Guarda la protoboard en un lugar seco y libre de polvo
  • Usa una cubierta protectora cuando no esté en uso
• Inspección periódica:
  • Revisa regularmente los contactos en busca de signos de desgaste o corrosión
  • Reemplaza la protoboard si notas una disminución significativa en la sujeción de los componentes

Aplicaciones avanzadas y proyectos

La protoboard 830 Pts MB-102 es versátil y se puede utilizar en una amplia gama de proyectos:

• Circuitos de microcontroladores: Arduino, Raspberry Pi, ESP8266, etc.
• Proyectos de robótica: Sistemas de control, sensores y actuadores
• Circuitos de audio: Amplificadores, filtros y efectos de sonido
• Experimentos con energía renovable: Circuitos solares y de energía eólica
• Prototipos de IoT: Dispositivos conectados y sistemas de monitoreo

Conclusión

La protoboard 830 Pts MB-102 es una herramienta indispensable para cualquier entusiasta de la electrónica, estudiante o profesional. Su versatilidad, facilidad de uso y capacidad para acelerar el proceso de prototipado la convierten en un componente esencial de cualquier laboratorio o taller de electrónica. Al comprender sus características, cómo utilizarla correctamente y cómo mantenerla, podrás aprovechar al máximo este versátil instrumento en tus proyectos electrónicos.
