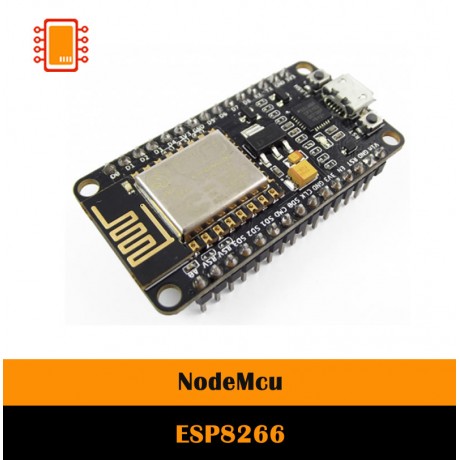

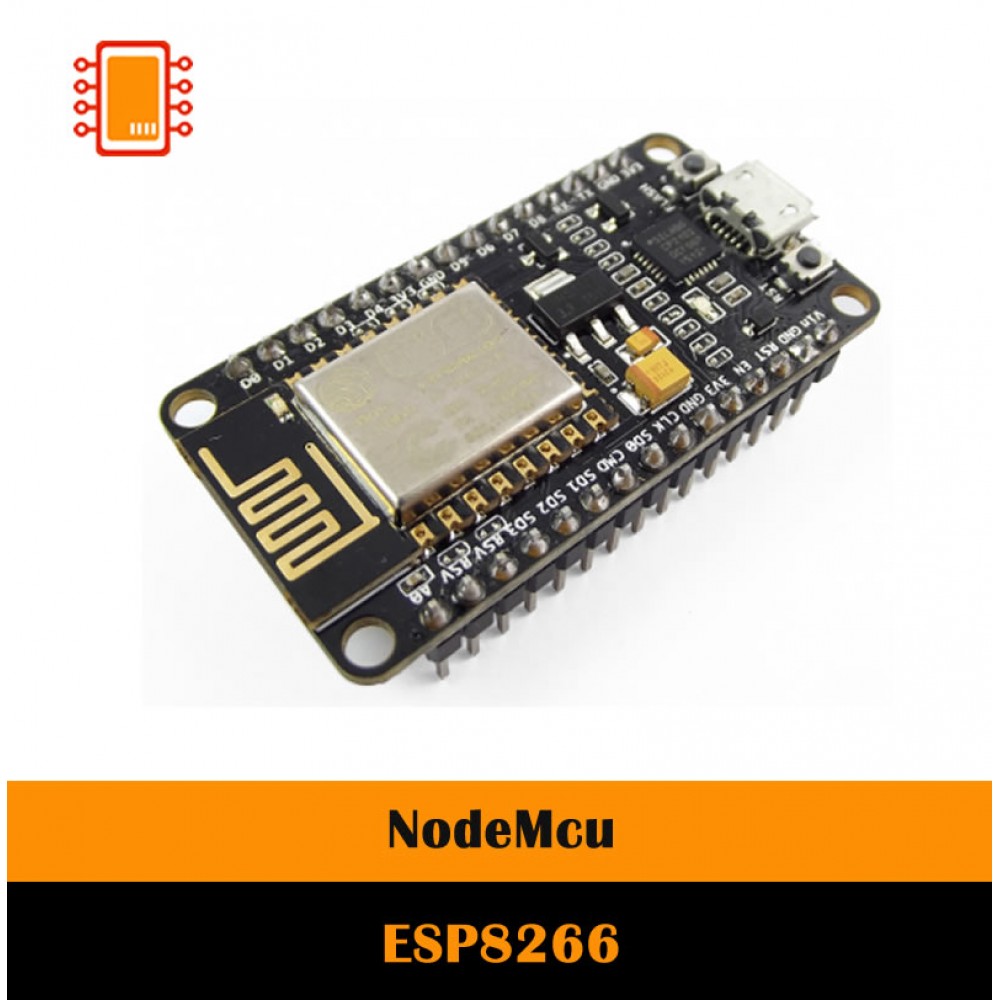

NodeMcu v2 - ESP8266

El NodeMCU es una tarjeta de código abierto que ayuda a realizar rápidos prototipos con pocas líneas de código en lenguaje LUA. Basada en el módulo ESP8266, integra GPIO, I2C, PWM, 1-Wire ADC y WI-FI integrado. Su hardware es compatible con las IO de Arduino. Tiene un API avanzada para el hardware IO, lo que puede reducir drásticamente el trabajo para configurar y manipular Hardware. Programación similar al Arduino, pero de forma interactiva en escritura Lua.

ESPECIFICACIONES TÉCNICAS

Voltaje de Alimentación (USB): 5V DC

Voltaje de Entradas/Salidas: 3.3V DC

SoC: ESP8266 (Módulo ESP-12)

CPU: Tensilica Xtensa LX3 (32 bit)

Frecuencia de Reloj: 80MHz/160MHz

Instruction RAM: 32KB

Data RAM: 96KB

Memoria Flash Externa: 4MB

Pines Digitales GPIO: 17  (pueden configurarse como PWM  a 3.3V)

Pin Analógico ADC: 1 (0-1V)

UART: 2

Chip USB-Serial: CP2102

Certificación FCC

Antena en PCB

802.11 b/g/n

Wi-Fi Direct (P2P), soft-AP

Stack de Protocolo TCP/IP integrado

PLLs, reguladores, DCXO y manejo de poder integrados

Potencia de salida de +19.5dBm en modo 802.11b

Corriente de fuga menor a 10uA

STBC, 1×1 MIMO, 2×1 MIMO

A-MPDU & A-MSDU aggregation & 0.4ms guard interval

Wake up and transmit packets in < 2ms

Consumo de potencia Standby < 1.0mW (DTIM3)

INTERFACE CORRESPONDIENTE

SDIO 2.0, SPI, UART

Integra RF switch, balun, 24dBm PA, DCXO y PMU

Posee un procesador RISC, memoria en chip e interface para memoria externa

Procesador MAC/Baseband integrado

Interface I2S para apliaciones de audio de alta calidad

Reguladores de voltaje lineales "low-dropout" en chip

Arquitectura propietaria de generacion de clock "spurious free"

Módulos WEP, TKIP, AES y WAPI integrados

Documentación:

Tutorial Lectura de Potenciometro en Arduino / Node MCU.

Tutorial Conectar NodeMCU al wifi (ESP8266).

Tutorial Control de led por internet – NodeMCU.

Tutorial Encender un LED con NodeMCU y Blynk App.

Tutorial DHT11 y Blynk App con NodeMCU.
