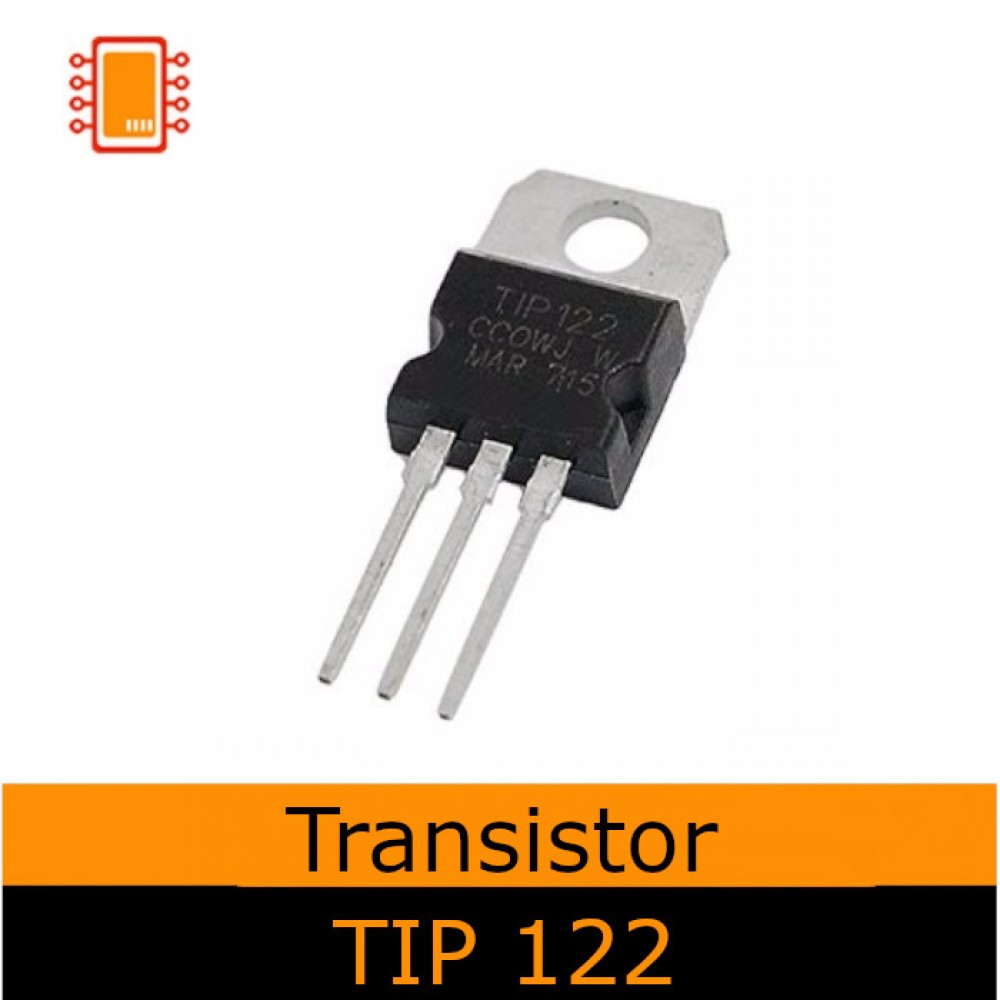

Transistor TIP 122

El TIP122 es un transistor con diodo darlington diseñado para su uso en  aplicaciones de conmutación de baja velocidad y amplificación.

Voltaje de colector a emisor (Vce) de 100 V

Corriente continua de colector (Ic) de 5 A

Disipación de potencia de 65 W

Rango de temperatura de funcionamiento de la unión de -65 °C a 150 °C

Voltaje de saturación de colector a emisor de 2V con Ic=3 A

Ganancia de corriente de CD de 1000 con Ic=3 A

Complementario al TIP125/126/127

Aplicaciones: Procesado de señal, administración de potencia, dispositivos portátiles, electrónica de consumo,industrial

Información Básica

Polaridad del transistor: NPN

Voltaje colector base VCBO: 100 V

Voltaje colector emisor VCEO: 100 V

Voltaje emisor base VEBO: 5 V

Corriente colector DC Ic: 5 A

Disipación de potencia colector Pc (Tc=25°C): 65 W

Ganancia de DC hFE: 1000 hFE

Temperatura de operación mínima: -65 °C

Temperatura de operación máxima: 150 °C

Encapsulado: TO-220

3 pines

Sustituto

NTE261 2SD560 2SD1765 TIP112  TIP120  TIP121  2SD1765  TIP132
