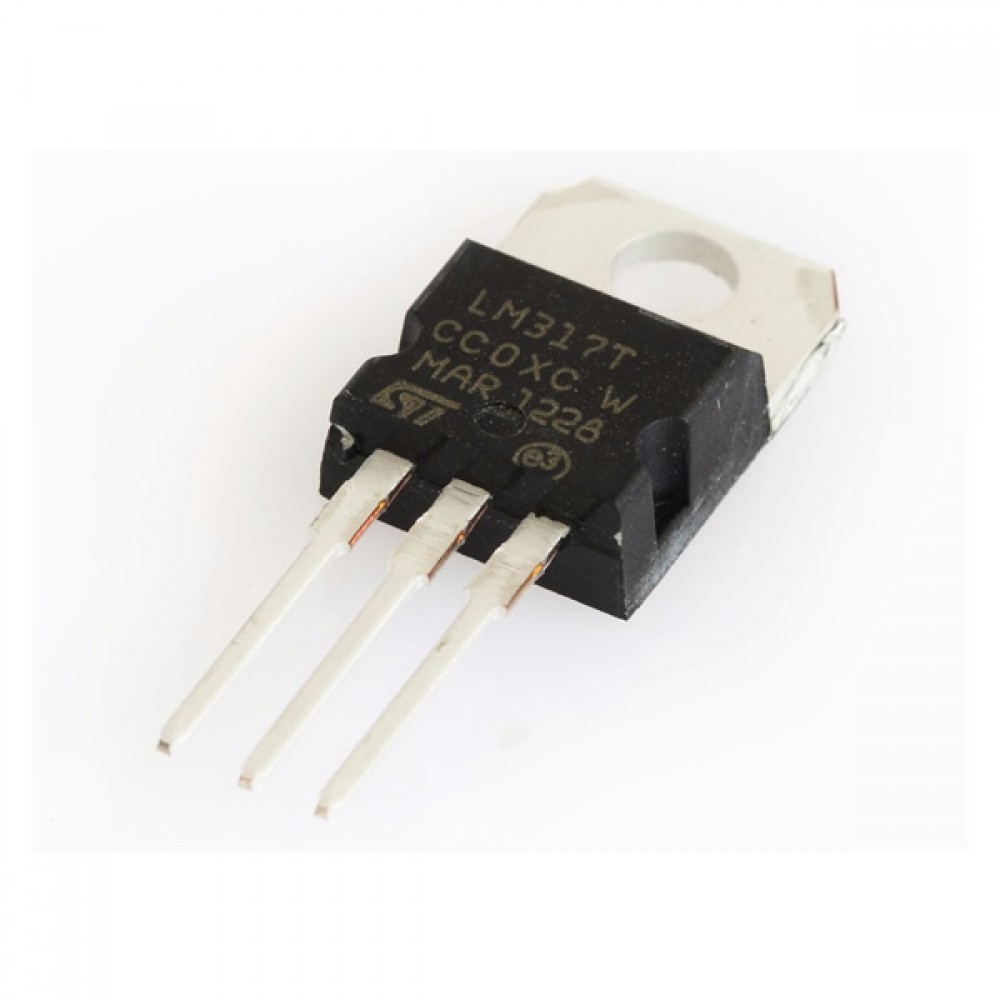

LM317

El LM317T es un regulador de voltaje positivo ajustable de 3 terminales capaz de suministrar más de 1.5 A en un rango de voltaje de salida de 1.2 V a 37 V. Este regulador de voltaje es excepcionalmente fácil de usar y requiere solo dos resistencias externas para establecer el voltaje de salida Además, emplea limitación de corriente interna, apagado térmico y compensación de área segura, por lo que es esencialmente a prueba de explosión.

Elimina el almacenamiento de muchos voltajes fijos

Operación flotante para aplicaciones de alto voltaje

Compensación de área segura de transistor de salida

Constante limitador de corriente de cortocircuito interno con temperatura

Protección contra sobrecarga térmica interna

Salida ajustable entre 1.2V y 37V

Corriente de salida por encima de 1.5A

Aplicaciones: Administración de potencia

Especificaciones

Tipo de salida

: Ajustable

Número de salidas: 1

Voltaje de entrada mínima: 4.2 V

Voltaje de entrada máxima: 40 V

Voltaje mínimo de salida ajustable 1.2 V

Voltaje máximo de salida ajustable:  37 V

Corriente de salida: 1.5 A

Temperatura de operación mínima: 0 °C

Temperatura de operación máxima: 125 °C

Encapsulado: TO-220

Número de pines: 3

Sustituto

NTE956
