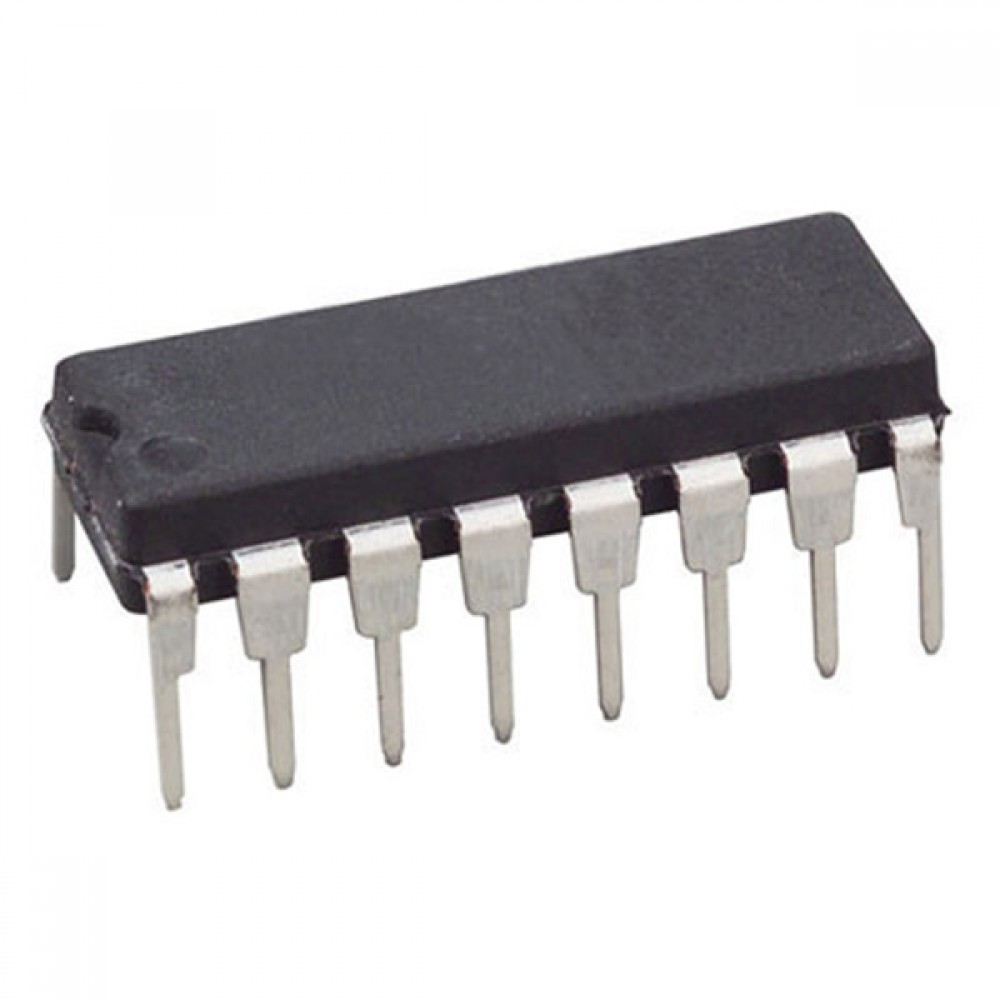

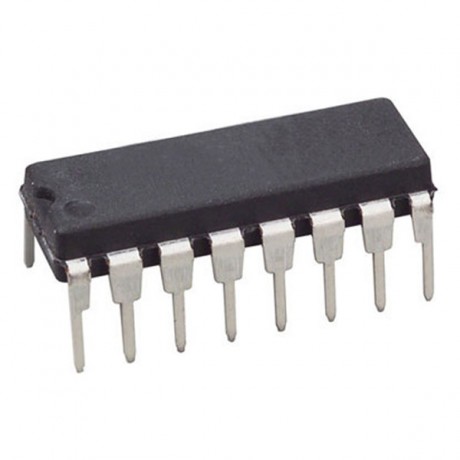

74LS112 Flip Flop JK Dual TTL DIP-16
- 24 o más $9.07
- 99 o más $7.86
- 199 o más $6.20
Tu carro esta vacío!
Product Description
74LS112 Flip Flop JK Dual TTL DIP-16
Circuito Integrado TTL 74LS112. Flip-flop J-K negativo biestable T con funciones clear y preset Cuando las funciones de preset y clear están inactivos (alto), los datos a las entradas J y K que satisfacen los requisitos de tiempo de configuración se transfieren a las salidas en el borde con pendiente negativa del pulso de reloj. Reloj de activación se produce a un nivel de tensión y no está directamente relacionada con el tiempo de subida del pulso de reloj. Tras el intervalo de tiempo de espera, los datos a las entradas J y K pueden ser cambiados sin afectar los niveles en las salidas. Este versátil flip-flop puede funcionar como conmutador biestable atando J y K alta. El 74S112 se caracteriza para el funcionamiento de 0 a 70 ° C.
Totalmente amortiguado para ofrecer el máximo aislamiento de perturbaciones externas
Búffer completo para ofrecer el máximo aislamiento de las perturbaciones externas
Aplicaciones: Comunicación y Red
Especificaciones
Familia: LS
Tipo Flip-flop: JK
Tipo de disparo: Edge Negativo
Tipo de salida: Differential / Complementaria
Tensión de alimentación mínima: 4.75 V
Tensión de alimentación máxima: 5.25 V
Retardo de propagación: 15 ns
Frecuencia: 30 MHz
Corriente de salida: 8 mA
Temperatura de operación mínima: 0°C
Temperatura de operación máxima: 70°C
Encapsulado: DIP
16 pines
74LS112: Flip-Flop JK de Doble Entrada
Descripción General
El 74LS112 es un flip-flop JK de doble entrada de la serie 74LS, diseñado para aplicaciones de alta velocidad y bajo consumo de energía. Los flip-flops JK son componentes fundamentales en la construcción de registros, contadores y otros dispositivos de almacenamiento en circuitos digitales. Este flip-flop tiene entradas de Set y Reset independientes, lo que permite un mayor control y flexibilidad en el diseño de circuitos digitales.
¿Qué es el 74LS112?
El 74LS112 es un circuito integrado que contiene dos flip-flops JK independientes con entradas de Set y Reset. Los flip-flops JK son un tipo de biestable que puede cambiar de estado en función de las señales de entrada J y K, junto con la señal de reloj. La salida del flip-flop puede ser usada para almacenamiento temporal de datos, generación de señales de temporización, y en diversas aplicaciones de secuenciación y control.
Características Especiales del 74LS112
- Voltaje de Operación: 4.75V a 5.25V
- Corriente de Entrada Baja: Máximo 1.0 μA
- Corriente de Salida Alta: Máximo 8 mA
- Tiempo de Propagación: 15 ns típico
- Temperatura de Operación: 0°C a 70°C
- Encapsulados Disponibles: DIP, SOIC
¿Para Qué Sirven los Flip-Flops JK?
Los flip-flops JK son esenciales en la construcción de diversos circuitos digitales. Sirven para almacenar un bit de información y cambiar de estado en función de las entradas y la señal de reloj. Algunas de sus aplicaciones incluyen:
- Contadores: Creación de contadores binarios y decimales.
- Registros: Almacenamiento y desplazamiento de datos.
- Divisores de Frecuencia: División de la frecuencia de la señal de reloj.
- Generadores de Temporización: Creación de señales de temporización precisas.
- Memorias: Construcción de celdas de memoria en dispositivos digitales.
¿De Qué Están Hechos los Flip-Flops JK?
Los flip-flops JK modernos, como el 74LS112, están fabricados utilizando tecnología de transistores CMOS o TTL. Los componentes principales incluyen:
- Silicio: Material semiconductor base.
- Dopantes: Para crear regiones N y P.
- Capas de Óxido: Para aislamiento eléctrico.
- Metalizaciones: Para interconexiones entre transistores.
- Encapsulado: Plástico o cerámico para protección y manejo.
Aplicaciones del 74LS112
Circuitos con Flip-Flops JK
El 74LS112 se utiliza en una variedad de circuitos digitales, algunos ejemplos incluyen:
- Contadores Binarios y Decimales: Implementación de contadores para aplicaciones de medición y control.
- Registros de Desplazamiento: Almacenamiento y manipulación de datos en serie.
- Divisores de Frecuencia: Reducción de la frecuencia de la señal de reloj para sincronización de circuitos.
- Generadores de Pulso: Creación de pulsos de temporización precisos.
- Memorias: Implementación de celdas de memoria en sistemas digitales.
Simulador de Compuertas Lógicas
Para diseñar y probar circuitos con el 74LS112, los simuladores de compuertas lógicas son herramientas esenciales. Estos simuladores permiten crear y verificar el comportamiento de los circuitos antes de la implementación física. Algunos simuladores populares son Logisim, CircuitLab y Proteus. Utilizar un simulador de compuertas lógicas puede ahorrar tiempo y recursos al identificar y corregir errores en la etapa de diseño.
Características Eléctricas del 74LS112
- Voltaje de Alimentación: 4.75V a 5.25V
- Corriente de Entrada Baja: Máximo 1.0 μA
- Corriente de Salida Alta: Máximo 8 mA
- Tiempo de Propagación: 15 ns típico
- Temperatura de Operación: 0°C a 70°C
Información Adicional
Ventajas del 74LS112
- Alta Velocidad de Operación: El tiempo de propagación de 15 ns permite realizar operaciones lógicas rápidamente.
- Bajo Consumo de Energía: Ideal para aplicaciones que requieren eficiencia energética.
- Alta Fiabilidad y Durabilidad: Componentes robustos y duraderos.
- Compatibilidad con Otros Componentes: Interoperabilidad con otros dispositivos de la serie 74LS y otros circuitos digitales.
Consideraciones de Diseño
Al diseñar circuitos con el 74LS112, es importante tener en cuenta:
- Fan-out: Capacidad de la salida de una compuerta para manejar múltiples entradas de otras compuertas.
- Tiempo de Propagación: Retraso desde el cambio en las entradas hasta que se refleja en la salida.
- Consumo de Potencia: Especialmente relevante en dispositivos portátiles o de bajo consumo.
- Inmunidad al Ruido: Capacidad del circuito para operar correctamente en presencia de señales no deseadas.
Conclusión
El 74LS112 es un flip-flop JK de doble entrada versátil y eficiente, esencial en numerosos circuitos digitales. Comprender sus características y aplicaciones es fundamental para cualquier diseñador o entusiasta de la electrónica. Su alta velocidad de operación, bajo consumo de energía y robustez lo hacen ideal para una amplia variedad de aplicaciones, desde simples circuitos de control hasta complejos sistemas de procesamiento de datos. Utilizar herramientas como simuladores de compuertas lógicas puede facilitar el diseño y optimización de circuitos, garantizando un rendimiento óptimo y fiabilidad.
Sustituto
NTE74LS112A, NTE74S112
