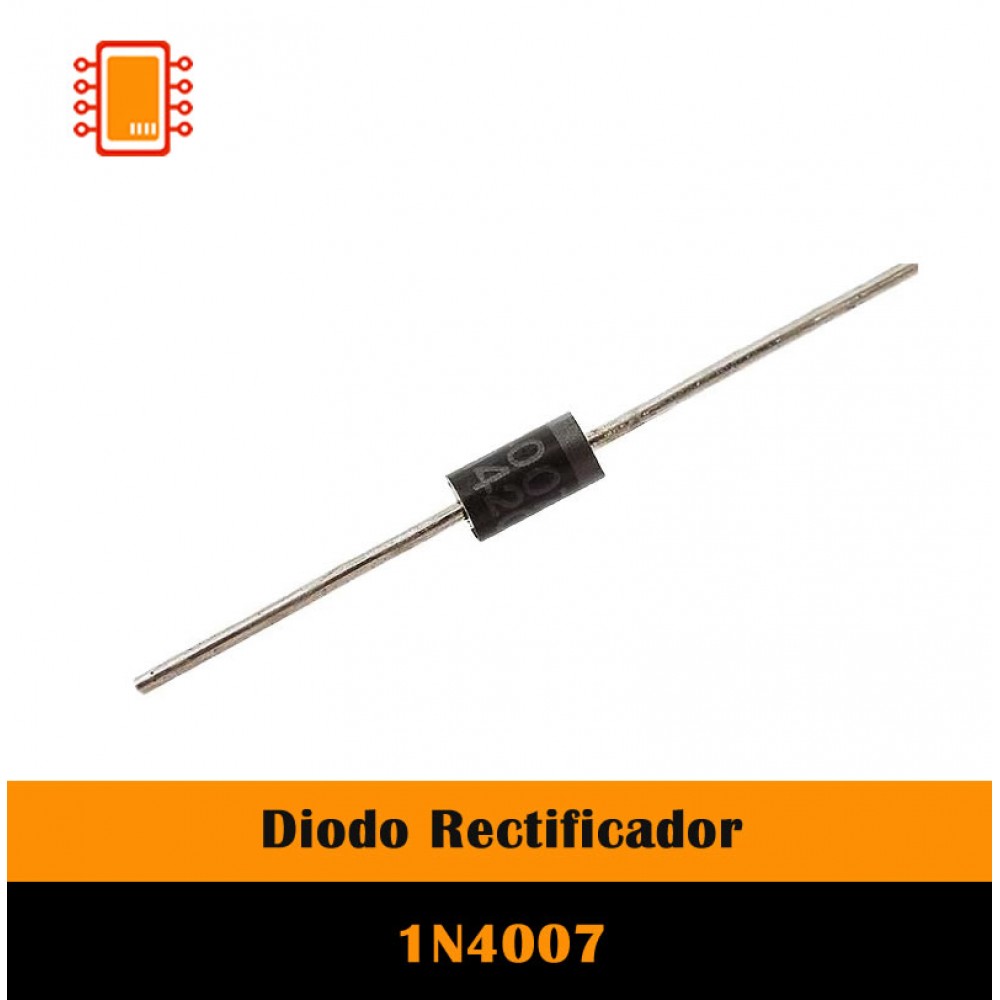

Diodo Rectificador 1N4007 4007
- 24 o más $0.22
- 99 o más $0.19
- 199 o más $0.15
Product Description
Diodo Rectificador 1N4007 4007
El diodo rectificador 1N4007 4007 es uno de los componentes más utilizados en la electrónica moderna, conocido por su capacidad para manejar corrientes directas y resistir altos voltajes inversos. Este artículo ofrece una guía completa sobre sus características, aplicaciones prácticas, y detalles técnicos esenciales para optimizar su uso en diversos proyectos electrónicos.
¿Qué es el Diodo Rectificador 1N4007?
El 1N4007 es un diodo rectificador de propósito general fabricado en silicio, diseñado para rectificar corrientes directas en circuitos electrónicos. Pertenece a la serie 1N400x, con una capacidad de soportar un voltaje inverso máximo de 1000V, lo que lo hace ideal para aplicaciones de alta tensión. Su encapsulado en package DO-41 facilita su integración en diversas placas de circuito impreso.
Características Técnicas del Diodo 1N4007
- Material: Silicio
- Encapsulado: DO-41
- Corriente Directa Máxima (IF): 1A
- Voltaje Inverso Máximo (VR): 1000V
- Caída de Voltaje Directo (VF): 1.1V
- Corriente de Sobretensión Máxima: 30A
- Temperatura Operativa: -55°C a 150°C
Estas especificaciones destacan al 1N4007 como un componente robusto, capaz de operar en un amplio rango de temperaturas y con una excelente resistencia a las sobretensiones.
¿Para Qué Sirve el 1N4007?
El diodo rectificador 1N4007 se utiliza principalmente en la rectificación de señales de corriente alterna (CA) a corriente continua (CC). Esto lo hace indispensable en fuentes de alimentación y en la protección de circuitos contra polaridad inversa. Además, su capacidad para manejar altos voltajes inversos lo convierte en la opción preferida en aplicaciones donde se requiere una alta fiabilidad.
Aplicaciones Comunes del Diodo 1N4007
Las aplicaciones del 1N4007 incluyen, pero no se limitan a:
- Fuentes de Alimentación: Como componente clave en la conversión de CA a CC.
- Protección contra Polaridad Inversa: Evitando daños en los circuitos cuando se conecta la polaridad incorrecta.
- Rectificación en Circuitos Electrónicos: Usado en dispositivos como radios, televisores y cargadores de baterías.
- Aplicaciones Industriales: En maquinaria que requiere una rectificación eficiente de la energía.
Diodo Rectificador 1N4007: Ventajas y Reemplazos
El 1N4007 es apreciado por su durabilidad y su capacidad para manejar corrientes directas de hasta 1A. En situaciones donde se necesita un reemplazo, se puede considerar el uso de otros diodos de la serie 1N400x, como el 1N4004, que soporta menores voltajes inversos pero ofrece características similares.
De Qué Está Hecho un Diodo Rectificador
Un diodo rectificador, como el 1N4007, está hecho de silicio, un material semiconductor que permite el flujo de corriente en una sola dirección. Este tipo de diodo se encapsula en package DO-41, lo que le proporciona una estructura robusta y fácil de manejar en diferentes montajes electrónicos.

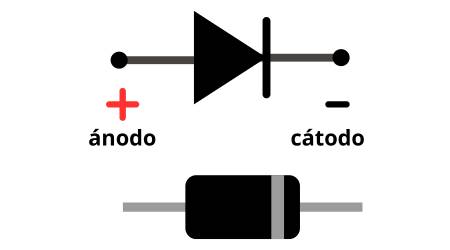

Símbolo del Diodo Rectificador y Pinout
El símbolo del diodo rectificador se representa por una flecha que indica la dirección del flujo de corriente desde el ánodo hacia el cátodo, con una barra que representa la barrera de potencial en la unión p-n. El 1N4007 sigue este estándar, y su pinout simple lo hace fácil de integrar en una amplia gama de aplicaciones.
Tabla de Diodos Rectificadores: Comparativa
El 1N4007 pertenece a una serie de diodos rectificadores que incluyen modelos como el 1N4001, 1N4002, 1N4003, hasta el 1N4007. Cada uno de estos modelos se diferencia principalmente en su capacidad de manejar diferentes niveles de voltaje inverso, siendo el 1N4007 el más robusto de la serie, soportando hasta 1000V.
| Característica | 1N4001 | 1N4002 | 1N4003 | 1N4004 | 1N4005 | 1N4006 | 1N4007 |
|---|---|---|---|---|---|---|---|
| Tensión Inversa Máxima (VRM) | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
| Corriente Directa Máxima (IF) | 1A | 1A | 1A | 1A | 1A | 1A | 1A |
| Corriente de Pico Reversa (IFSM) | 30A | 30A | 30A | 30A | 30A | 30A | 30A |
| Caída de Tensión Directa (VF) | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V | 1.1V |
| Capacitancia de Unión (CJ) | 50pF | 50pF | 50pF | 50pF | 50pF | 50pF | 50pF |
FAQ - Preguntas Frecuentes sobre el Diodo 1N4007
1. ¿Cuál es la diferencia entre el diodo 1N4007 y otros diodos de la serie 1N400x?
La principal diferencia entre los diodos de la serie 1N400x radica en el voltaje inverso máximo que pueden soportar. Por ejemplo, el 1N4001 soporta hasta 50V, mientras que el 1N4007 soporta hasta 1000V, haciéndolo adecuado para aplicaciones de alta tensión.
2. ¿El 1N4007 puede ser usado para proteger circuitos contra polaridad inversa?
Sí, el 1N4007 es frecuentemente utilizado para proteger circuitos electrónicos contra daños causados por la conexión de la polaridad incorrecta, ya que permite el paso de corriente en una sola dirección.
3. ¿Cuáles son los valores de voltaje y corriente máximos del 1N4007?
El 1N4007 puede manejar una corriente directa máxima de 1A y soporta un voltaje inverso máximo de 1000V. También es capaz de soportar picos de corriente de sobretensión de hasta 30A.
4. ¿Es el 1N4007 adecuado para aplicaciones de alta frecuencia?
No, el 1N4007 no es el más adecuado para aplicaciones de alta frecuencia debido a su tiempo de recuperación inversa relativamente lento. Para aplicaciones de alta frecuencia, se recomienda utilizar diodos Schottky o ultrarrápidos.
5. ¿Dónde puedo obtener la hoja de datos del 1N4007?
La hoja de datos (datasheet) del 1N4007 está disponible en línea a través de varios distribuidores y fabricantes de componentes electrónicos. Esta documentación proporciona información detallada sobre sus características eléctricas, mecánicas y térmicas.
Documentación y Descargas
Para obtener más detalles técnicos sobre el 1N4007, se recomienda consultar su hoja de datos (datasheet), disponible en los sitios de los fabricantes y proveedores. Esta documentación ofrece especificaciones precisas, gráficos de rendimiento y recomendaciones de uso.
