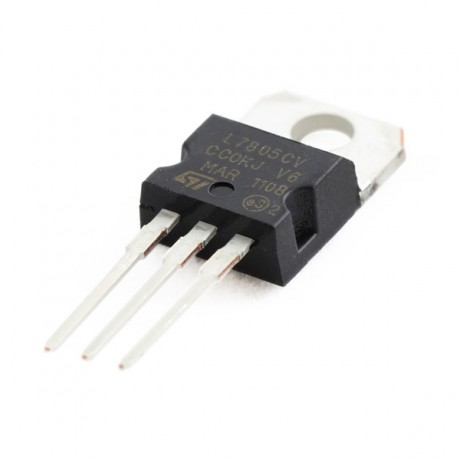

L7805CV Regulador 5V 1.5A

L7805CV Regulador 5V 1.5A

$3.50
Sin Iva: $3.02
  • 99 o más $3.05
  • 199 o más $2.80
Referencia: REGULADOR 7805
Disponibilidad: En Stock
Viewed 5446 times

Product Description

L7805CV Regulador 5V 1.5A


Características:


  • Voltaje de salida: 5 V.
  • Caída de voltaje: 2 V típico
  • Corriente de salida max: 1 A.
  • Limitación interna de corriente contra cortocircuitos.
  • Voltaje de entrada máximo: 35 V.
  • Tolerancia: 4%.
  • Protección contra sobrecarga térmica.
  • Encapsulado TO-220.

 ¿Qué es el Regulador 7805?


El regulador 7805 es un dispositivo electrónico que pertenece a la familia de reguladores de voltaje lineales. Es ampliamente utilizado en proyectos electrónicos y aplicaciones industriales debido a su capacidad para proporcionar un voltaje de salida constante y estable de 5V. Esta estabilidad es crucial para el funcionamiento adecuado de muchos circuitos electrónicos sensibles que requieren un suministro de energía constante.


 ¿Para qué sirve el Regulador 7805?


El principal propósito del regulador 7805 es mantener un voltaje de salida constante de 5V, independientemente de las variaciones en el voltaje de entrada y las fluctuaciones de la carga. Esto lo hace ideal para alimentar microcontroladores, circuitos digitales, y otros componentes electrónicos que operan a 5V. El 7805 es capaz de manejar una amplia gama de voltajes de entrada, típicamente entre 7V y 35V, lo que lo convierte en una opción flexible para diversas aplicaciones.

Características del Regulador 7805


1. Voltaje de Salida:5V ±2%.
2. Rango de Voltaje de Entrada:7V a 35V.
3. Corriente de Salida: Hasta 1A.
4. Protección contra Sobrecarga: Protección interna contra cortocircuitos y sobrecargas térmicas.
5. Bajo Ruido: Producción de ruido muy baja en la salida.
6. Compensación Interna de Frecuencia:Mejora la estabilidad y el rendimiento.
7. Regulación de Línea: 0.01%/V.
8. Regulación de Carga:0.1%/A.


Pines del Regulador 7805 (Pinout LM7805CV)


El regulador 7805 viene típicamente en un encapsulado TO-220, que tiene tres pines:

1. Pin 1 (Entrada): Este pin recibe el voltaje de entrada que debe ser al menos 2V mayor que el voltaje de salida deseado (es decir, mínimo 7V para una salida de 5V).
2. Pin 2 (Tierra): Este pin está conectado a la tierra común del circuito.
3. Pin 3 (Salida): Este pin proporciona el voltaje regulado de 5V.
LM7805 Pinout

Aplicaciones del Regulador 7805


Aplicaciones Básicas:


1. Suministro de Energía para Microcontroladores: El 7805 es comúnmente utilizado para alimentar microcontroladores como el Arduino, que operan a 5V.
2. Fuentes de Alimentación de Bajo Costo: Puede ser usado en fuentes de alimentación simples y económicas para diversos dispositivos electrónicos.
3. Proyectos de Hobby y Prototipos: Ideal para estudiantes y aficionados que construyen prototipos y proyectos de electrónica básica.

Aplicaciones Intermedias:


1. Circuitos de Sensor: Utilizado en sistemas de sensor donde se necesita un suministro de 5V estable para garantizar la precisión de los sensores.
2. Equipos de Telecomunicaciones: Usado en equipos de telecomunicaciones para mantener un voltaje de 5V constante.
3. Sistemas de Control Industrial: Empleado en sistemas de control donde la estabilidad del voltaje es crítica para el rendimiento y seguridad del sistema.

Aplicaciones Avanzadas:


1. Sistemas de Alimentación de Energía Renovable: Implementado en sistemas de energía solar o eólica para regular el voltaje de salida de los paneles solares o aerogeneradores.
2. Equipos Médicos: Utilizado en dispositivos médicos que requieren una fuente de alimentación muy precisa y estable para su correcto funcionamiento.
3. Automatización y Robótica: Empleado en sistemas robóticos avanzados y automatización industrial donde se necesita un suministro de energía confiable.

Ligas externas

Para obtener información más detallada sobre las especificaciones técnicas y características del regulador 7805, puedes consultar las siguientes URLs:



Tinkercad: uso, Circuito básico LM7805
