74LS00  Compuerta NAND

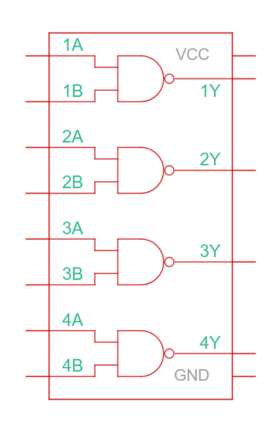

Circuito Integrado TTL 74LS00. Cuatro compuertas NAND de dos entradas cada una. El SN74LS00N es un circuito de cuatro compuertas independientes de 2 entradas Positivo-NAND. Los dispositivos realizan la función booleana Y = (A • B) \ o Y = A \ + B \ en lógica positiva.

 Especificaciones

Familia lógica: 74LS00

Tipo circuito lógico: NAND

Número de entradas: 2

Tensión de alimentación mínima: 4.75 V

Tensión de alimentación máxima: 5.25 V

Corriente de salida: 16 mA

Temperatura de funcionamiento mínima: 0 °C

Temperatura de funcionamiento máxima: 70 °C

Encapsulado: DIP

Número de pines: 14

Sustituto

NTE7400, NTE74C00, NTE74H00, NTE74HC00, NTE74HCT00, NTE74LS00, 74S00

Documentación

Datasheet

74LS00: Compuerta Lógica NAND

Descripción General

El 74LS00 es un componente de la serie 74LS de compuertas lógicas NAND de baja potencia. Este dispositivo incluye cuatro compuertas NAND independientes de dos entradas en un solo encapsulado. Las compuertas NAND son una de las funciones lógicas básicas en la electrónica digital, y el 74LS00 es ampliamente utilizado en diversos circuitos digitales debido a su alta velocidad y bajo consumo de energía.

¿Qué es el 74LS00?

El 74LS00 es un circuito integrado que contiene cuatro compuertas lógicas NAND de dos entradas. Las compuertas NAND son fundamentales en la electrónica digital ya que se pueden utilizar para construir cualquier otra función lógica, incluyendo AND, OR, y NOT, a través de combinaciones adecuadas de compuertas.

Características Especiales del 74LS00

• Voltaje de Operación: 4.75V a 5.25V
• Corriente de Entrada Baja: Máximo 1.0 μA
• Corriente de Salida Alta: Máximo 8 mA
• Tiempo de Propagación: 9 ns típico
• Temperatura de Operación: 0°C a 70°C
• Encapsulados Disponibles: DIP, SOIC

¿Para Qué Sirven las Compuertas Lógicas?

Las compuertas lógicas son esenciales en el diseño de circuitos digitales. Sirven como bloques de construcción básicos para realizar operaciones lógicas en señales binarias. Las compuertas lógicas como el 74LS00 se utilizan en diversas aplicaciones, incluyendo:

• Procesadores y Microprocesadores: Implementación de operaciones lógicas fundamentales.
• Memorias y Registros: Construcción de circuitos de almacenamiento de datos.
• Controladores Digitales: Automatización y control de procesos.
• Sistemas de Comunicación: Modulación y demodulación de señales.
• Electrodomésticos: Control y lógica de funcionamiento interno.

¿De Qué Están Hechas las Compuertas Lógicas?

Las compuertas lógicas modernas, incluyendo el 74LS00, están fabricadas principalmente con transistores de tecnología CMOS o TTL en circuitos integrados. Los componentes principales incluyen:

• Silicio: Material semiconductor base.
• Dopantes: Para crear regiones N y P.
• Capas de Óxido: Para aislamiento eléctrico.
• Metalizaciones: Para interconexiones entre transistores.
• Encapsulado: Plástico o cerámico para protección y manejo.

Aplicaciones del 74LS00

Circuitos con Compuertas Lógicas

El 74LS00 se utiliza en una variedad de circuitos digitales, algunos ejemplos incluyen:

• Generadores de Reloj: Crear señales de reloj para sincronización de circuitos.
• Sumadores y Restadores: Implementación de operaciones aritméticas.
• Multiplexores y Demultiplexores: Redireccionamiento de señales.
• Flip-Flops y Registros: Almacenamiento temporal de datos.
• Contadores y Divisores de Frecuencia: Medición y división de señales de reloj.

Simulador de Compuertas Lógicas

Para diseñar y probar circuitos con el 74LS00, los simuladores de compuertas lógicas son herramientas esenciales. Estos simuladores permiten crear y verificar el comportamiento de los circuitos antes de la implementación física. Algunos simuladores populares son Logisim, CircuitLab y Proteus. Utilizar un simulador de compuertas lógicas puede ahorrar tiempo y recursos al identificar y corregir errores en la etapa de diseño.

Características Eléctricas del 74LS00

• Voltaje de Alimentación: 4.75V a 5.25V
• Corriente de Entrada Baja: Máximo 1.0 μA
• Corriente de Salida Alta: Máximo 8 mA
• Tiempo de Propagación: 9 ns típico
• Temperatura de Operación: 0°C a 70°C
•


Información Adicional

Ventajas del 74LS00

• Alta Velocidad de Operación: El tiempo de propagación de 9 ns permite realizar operaciones lógicas rápidamente.
• Bajo Consumo de Energía: Ideal para aplicaciones que requieren eficiencia energética.
• Alta Fiabilidad y Durabilidad: Componentes robustos y duraderos.
• Compatibilidad con Otros Componentes: Interoperabilidad con otros dispositivos de la serie 74LS y otros circuitos digitales.

Consideraciones de Diseño

Al diseñar circuitos con el 74LS00, es importante tener en cuenta:

• Fan-out: Capacidad de la salida de una compuerta para manejar múltiples entradas de otras compuertas.
• Tiempo de Propagación: Retraso desde el cambio en las entradas hasta que se refleja en la salida.
• Consumo de Potencia: Especialmente relevante en dispositivos portátiles o de bajo consumo.
• Inmunidad al Ruido: Capacidad del circuito para operar correctamente en presencia de señales no deseadas.

Encapsulados Disponibles

El 74LS00 está disponible en varios encapsulados para adaptarse a diferentes necesidades de diseño y montaje:

• DIP (Dual In-line Package): Fácil de manejar y soldar en protoboards y placas de circuito impreso.
• SOIC (Small Outline Integrated Circuit): Más compacto, adecuado para diseños con restricciones de espacio.

Conclusión

El 74LS00 es una compuerta lógica NAND versátil y eficiente, esencial en numerosos circuitos digitales. Comprender sus características y aplicaciones es fundamental para cualquier diseñador o entusiasta de la electrónica. Su alta velocidad de operación, bajo consumo de energía y robustez lo hacen ideal para una amplia variedad de aplicaciones, desde simples circuitos de control hasta complejos sistemas de procesamiento de datos. Utilizar herramientas como simuladores de compuertas lógicas puede facilitar el diseño y optimización de circuitos que incorporan el 74LS00, asegurando un rendimiento óptimo y confiable en diversas aplicaciones.
