Transistor 2N2222

El transistor 2N2222 es uno de los transistores más utilizados en proyectos electrónicos gracias a su versatilidad y rendimiento. Este componente de tipo NPN es ideal para amplificación y conmutación de señales de baja potencia. Su popularidad se debe a su facilidad de uso, bajo costo y la amplia disponibilidad de reemplazos en el mercado.

¿Qué es el transistor 2N2222?

El transistor 2N2222 es un transistor de unión bipolar (BJT) diseñado para aplicaciones de baja potencia. Funciona como un interruptor o amplificador en diversos circuitos electrónicos. Es una opción común en proyectos donde se necesitan transistores con una capacidad de conmutación rápida.

¿Para qué sirve el transistor 2N2222?

El transistor 2N2222 se utiliza principalmente en aplicaciones de conmutación y amplificación. Gracias a su rápida respuesta, es ideal para proyectos que requieren cambios rápidos de estado, como controles de motor, osciladores y fuentes de alimentación conmutadas. También es adecuado para amplificar señales en circuitos de audio o RF de baja potencia.

Características principales del transistor 2N2222

• Tipo: NPN
• Voltaje máximo de colector-emisor (Vce): 30V
• Corriente máxima de colector (Ic): 800 mA
• Frecuencia de transición (ft): 250 MHz
• Potencia máxima: 500 mW

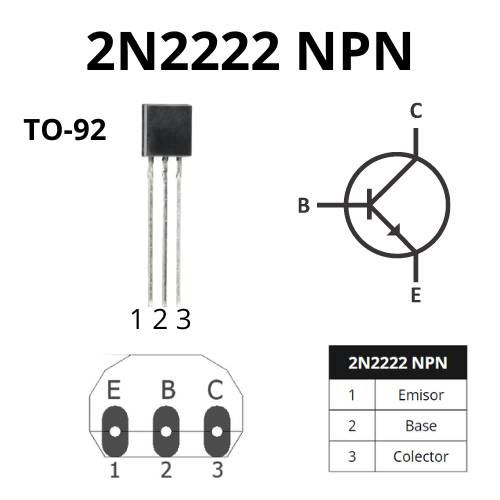

• Configuración de pinout: EBC (Emisor, Base, Colector)

Funcionamiento del transistor 2N2222

El transistor 2N2222 opera como un interruptor cuando se polariza adecuadamente. Cuando se aplica una corriente pequeña en la base, permite el paso de una corriente mayor entre el colector y el emisor. Este comportamiento es fundamental en aplicaciones de conmutación, donde el transistor puede activar o desactivar componentes en un circuito. En modo amplificador, el transistor 2N2222 incrementa la señal de entrada en su base para proporcionar una salida más grande en el colector.

¿Por qué elegir el transistor 2N2222?

El transistor 2N2222 destaca por su excelente capacidad de conmutación rápida, bajo costo y disponibilidad. Además, ofrece una alta ganancia de corriente y puede manejar cargas moderadas, lo que lo hace adecuado para una amplia gama de aplicaciones. Su pinout simple y fácil integración lo convierten en una elección ideal para aficionados y profesionales por igual.

Reemplazos para el transistor 2N2222

Existen varios reemplazos compatibles con el transistor 2N2222, como el PN2222, MPS2222, y BC547. Estos transistores ofrecen especificaciones similares y pueden utilizarse en proyectos donde el transistor 2N2222 no esté disponible, manteniendo un rendimiento adecuado en la mayoría de las aplicaciones.

En resumen, el transistor 2N2222 es un componente versátil y confiable para diversos proyectos electrónicos. Su amplio uso y la existencia de varios reemplazos aseguran que es una opción sólida para cualquier diseño de circuitos que requiera conmutación o amplificación.

Documentación:

Ficha técnica: 2N2222 Datasheet

Tutorial: Encender un Led con transistor 2n2222
