Cristal Oscilador de Cuarzo HC-49S 4 a 20 MHz THD
- 19 o más $2.50
- 39 o más $1.50
- 99 o más $1.30
Product Description
Oscilador de Cristal de Cuarzo HC-49S – Alta Precisión para Proyectos Electrónicos
El oscilador de cristal de cuarzo HC-49S es un componente electrónico esencial para generar señales de reloj estables en una amplia variedad de circuitos digitales. Gracias a su alta precisión y bajo costo, es ampliamente utilizado en proyectos con microcontroladores como Arduino, PIC o ESP32. Disponible en frecuencias de 4 MHz, 6 MHz, 8 MHz, 12 MHz, 16 MHz y 20 MHz, este cristal ofrece una solución confiable para todo tipo de diseños electrónicos.
Especificaciones técnicas del Oscilador HC-49S
- Encapsulado: HC-49S (radial, metálico)
- Frecuencias disponibles: 4 MHz, 6 MHz, 8 MHz, 12 MHz, 16 MHz, 20 MHz
- Tolerancia de frecuencia: ±30 ppm (promedio)
- Estabilidad térmica: ±50 ppm (-20 °C a 70 °C)
- Resistencia serie (ESR): típica de 40 Ω
- Modo de oscilación: Fundamental
- Capacitancia de carga: 18 pF (típica)

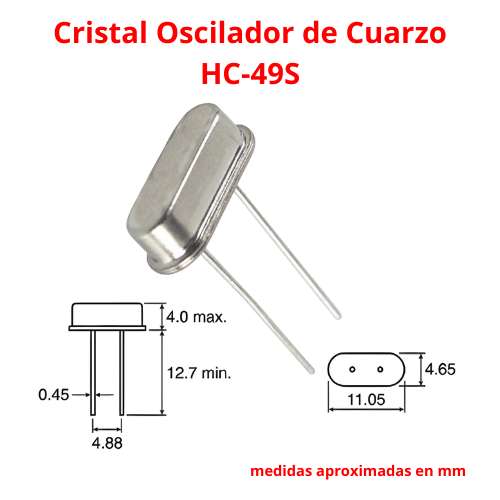

- Dimensiones (L x A x Aprox.): 1.15 cm x 0.47 cm x 0.4 cm
- Peso: 1.2 g por unidad
- Montaje: Through Hole (THD)
¿Qué es un Oscilador de Cristal de Cuarzo HC-49S?
El cristal oscilador HC-49S es un tipo de resonador pasivo encapsulado en formato radial con dos pines, utilizado para establecer frecuencias de reloj estables en circuitos electrónicos. Su encapsulado metálico hermético asegura una larga vida útil y un excelente desempeño frente a variaciones de temperatura.
Este componente no genera oscilaciones por sí solo, sino que necesita ser conectado a un circuito oscilador externo (como en un microcontrolador) para generar señales de alta estabilidad.
¿Para qué sirve el Oscilador de Cuarzo HC-49S?
Este cristal de cuarzo sirve para establecer una frecuencia precisa de reloj en sistemas electrónicos. Se utiliza en microcontroladores, relojes digitales, módulos de comunicación, y sistemas embebidos que requieren sincronización precisa.
Entre sus aplicaciones más comunes están:
- Proyectos con Arduino UNO / Nano
- Microcontroladores PIC y AVR
- Relojes digitales y temporizadores
- Equipos de telecomunicación
- Contadores y medidores digitales
¿Dónde se usa el Cristal Oscilador HC-49S?
El HC-49S es ampliamente utilizado en:
- Laboratorios de electrónica, tanto académicos como profesionales
- Placas de desarrollo como Arduino, STM32, ESP32
- Instrumentación industrial que requiere temporización precisa
- Prototipos y pruebas de circuitos con señales de reloj
Su bajo costo lo convierte en una opción ideal para estudiantes, makers y desarrolladores electrónicos.
Diferencias entre variantes disponibles
Este modelo se ofrece en seis frecuencias distintas, cada una adaptada a diferentes necesidades:
- 4 MHz / 6 MHz: Ideal para circuitos de baja velocidad o bajo consumo
- 8 MHz: Frecuencia típica para muchos microcontroladores AVR
- 12 MHz: Usado comúnmente con microcontroladores USB y controladores de interfaz
- 16 MHz: Frecuencia estándar de Arduino UNO
- 20 MHz: Utilizado cuando se requiere mayor resolución temporal o rendimiento
Para asegurar una señal estable, recomendamos utilizar este cristal junto con capacitores cerámicos de 22 pF, adecuados para la mayoría de configuraciones con microcontroladores como Arduino y ESP32.
Preguntas frecuentes sobre el Oscilador HC-49S
¿Qué diferencia hay entre un cristal HC-49S y uno SMD?
El encapsulado HC-49S es para montaje en orificio pasante (THD), mientras que los cristales SMD (montaje superficial) se utilizan en placas más compactas y requieren técnicas de soldadura más avanzadas.
¿Qué frecuencia debo elegir para mi proyecto?
Depende del microcontrolador y su configuración. Por ejemplo, Arduino UNO funciona con 16 MHz, mientras que algunos módulos USB requieren 12 MHz. Consulta el datasheet del chip que estés utilizando.
¿Puedo usar un cristal de cuarzo HC-49S con Arduino?
Sí, es uno de los usos más comunes. Solo debes asegurarte de conectar el cristal con dos capacitores adecuados (usualmente 22 pF) al microcontrolador.
¿El cristal genera señal por sí mismo?
No. Necesita ser parte de un circuito oscilador que estimule la resonancia del cristal para generar la señal de reloj.
¿Qué precisión tiene el cristal HC-49S?
La precisión típica es de ±30 ppm, lo que equivale a una desviación de aproximadamente 0.003% respecto a la frecuencia nominal.
Ligas externas y documentación sobre osciladores de cristal HC-49S
Ficha técnica: Cristal de cuarzo HC-49S (PDF).
Blog Cano electrónica: Cómo Calcular Capacitores para Cristales HC-49S.
Consulta en Wikipedia la explicación sobre los cristales osciladores y su funcionamiento.
Texas Instruments ofrece un documento técnico muy completo sobre las aplicaciones de cristales de cuarzo, ideal para entender sus características y usos.
Para profundizar en el principio de operación, te recomendamos el artículo de All About Circuits sobre cómo funcionan los osciladores de cristal de cuarzo, con explicaciones claras y detalladas.
